Réalisez vos manipulations dans des salles de TP virtuelles en 3D, de la préparation de l'échantillon jusqu'à l'analyse des résultats.
TP 2 · Diffraction par rayons XTP · Essai de traction
TP Matériaux pour l'énergie
Étudiant :
CHOISISSEZ UNE MANIPULATION
Bonjour
TP 2 : Diffraction par rayons XDétermination de la structure cristalline
Étudiant :

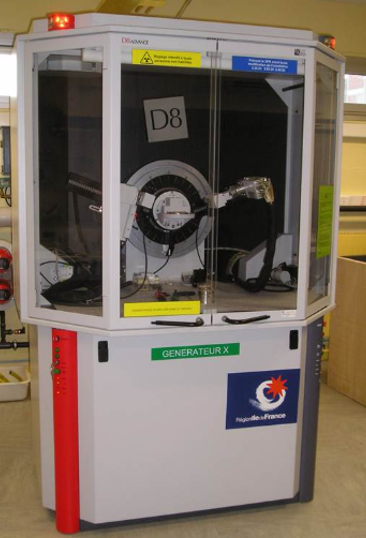

Diffractomètre
Ordinateur d'acquisition
Glisser : tourner · Molette : zoom · Flèches du clavier ← ↑ → ↓ : se déplacer
TP : Essai de tractionCaractéristiques mécaniques des matériaux
Étudiant :

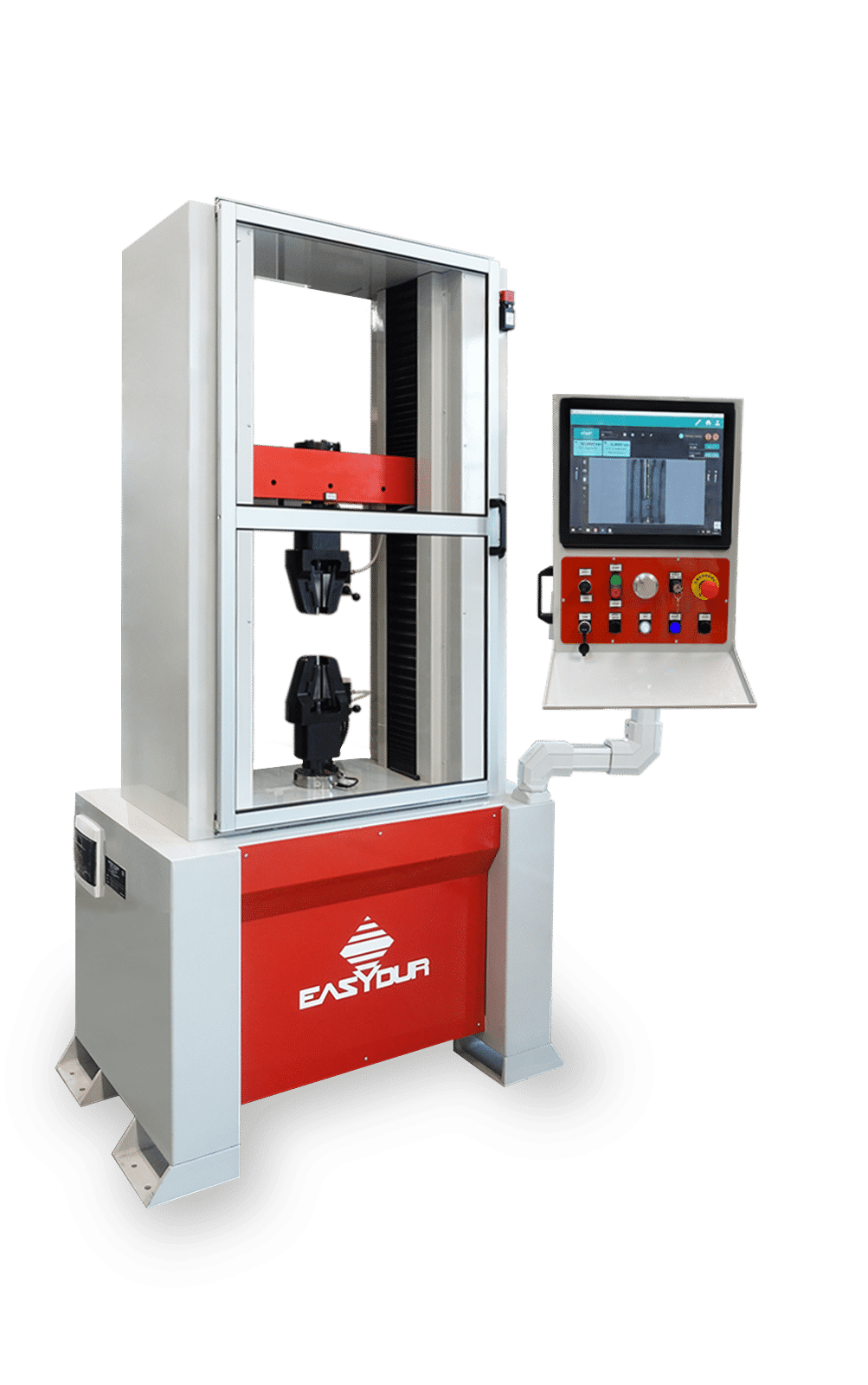

Machine de traction
Ordinateur d'acquisition
Table de préparation
Glisser : tourner · Molette : zoom · Flèches du clavier ← ↑ → ↓ : se déplacer
XRD Analyse
Indexation des picsRelevez 2θ de chaque pic, calculez θ, d et dᵢ/d₁ dans votre compte rendu, puis choisissez (hkl) à l'aide du tableau de référence
Pic
2θ (°)
I rel. (%)
(hkl) · N
Méthode
Bragg : 2·d·sinθ = λ ⇒ d = λ / (2·sinθ) Cubique : d = a / √N, N = h²+k²+l² ⇒ dᵢ / d₁ = √(N₁ / Nᵢ)
Calculez vous-même θ, d = λ/(2·sinθ) et les rapports dᵢ/d₁, puis comparez-les aux colonnes du tableau de référence : la colonne où tous les rapports se retrouvent donne la structure.
